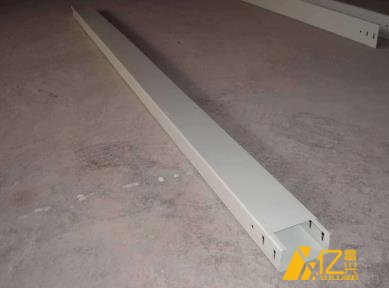

金屬線槽安裝要求

　　(1)線糟應平整、無扭曲變形，內壁應光滑、無毛刺。

　　(2)金屬線槽安裝一般適用于正常環境的室內干燥和不易受機械損傷的場所明敷，但對金屬線槽有嚴重腐蝕的場所不應采用。

　　(3)金屬線槽垂直或傾斜安裝時，應采取措施防止電線或電纜在線槽內移動。

　　(4)同一回路的所有相線和中性線，應敷設在同一金屬線槽內。同一路徑無防干擾要求的線路，可敷設于同一金屬線槽內，線槽內電線或電纜的總截面(包括外護層)不應超過線槽內截面的20%，載流導線不宜超過30根?？刂啤⑿盘柣蚺c其相類似的線路，電線或電纜的總截向下應超過線槽內截面的50%，電線或電纜根數下限。

　　(5)金屬線槽應可靠接地或接零，但不應作為設備的接地導體。

　　(6)由金屬線槽引出的線路，可采用金屬管，硬質塑料管、半硬塑料管、金屬軟管或電纜等布線方式。電線或電纜在引出部分不得遭受損傷。

　　(7)吊裝金屬線槽主要用于室內燈具安裝時使用。

　　金屬線槽施工要求

　　隨工檢驗：

　　1.安裝位置正確

　　2.安裝符合工藝要求

　　3.符合布放纜線工藝要求

　　4.接地

　　電纜橋架及線槽的安裝應符合下列要求：

　　1 .橋架及線槽的安裝位置應符合施工圖要求，左右偏差不應超過 50mm。

　　2 .橋架及線槽水平度每米偏差不應超過 2mm。

　　3. 垂直橋架及線槽應與地面保持垂直，垂直度偏差不應超過 3mm。

　　4. 線槽截斷處及兩線槽拼接處應平滑、無毛刺。

　　5 .吊架和支架安裝應保持垂直，整齊牢固，無歪斜現象。

　　6. 金屬橋架、線槽及金屬管各段之間應保持連接良好，安裝牢固。

　　7. 采用吊頂支撐柱布放纜線時，支撐點宜避開地面溝槽和線槽位置，支撐應牢固。

　　8.安裝機柜、機架、配線設備屏蔽層及金屬管、線槽、橋架使用的接地體應符合設計要求，就近接地，并應保持良好的電氣連接。

　　設置纜線橋架和線槽保護要求：

　　1.纜線橋架底部應高于地面 2.2m 及以上，頂部距建筑物樓板不宜小于 300mm，與梁及其他障礙物交叉處間的距離不宜小于 50 mm。

　　2.纜線橋架水平敷設時，支撐間距宜為 1.5～3m。垂直敷設時固定在建筑物結構體上的間距宜小于 2m，距地 1.8m以下部分應加金屬蓋板保護，或采用金屬走線柜包封，門應可開啟。

　　3.直線段纜線橋架每超過 15～30m或跨越建筑物變形縫時，應設置伸縮補償裝置。

　　4.金屬線槽敷設時。

　　在下列情況下應設置支架或吊架：

　　1.線槽接頭處;每間距 3m處;離開線槽兩端出口 0.5m處;轉彎處。

　　2.橋架和線槽穿過防火墻體或樓板時，纜線布放完成后應采取防火封堵措施。

　　3.金屬電纜橋架及其支架全長應不少于2處與接地(PE)或接零(PEN)干線相連接;
