機房線槽的設計與安裝方法

　　一，機房線槽的設計：

　　1.線管、線槽的敷設應平直、整齊、牢固。線槽內導線總面積不大于槽凈面積的60%;線管內導線總面積不大于管內凈面積的40%;軟管固定間距不大于lm,端頭固定間距不大于0.1m。

　　2.機房線槽的設計主要根據上述標準要求，結合電梯機房電纜的規格數量，計算出線槽的規格。但單憑這一點，是無法設計出一個具體的方案。實際設計中還要考慮以下因素。

　　3.為了防止干擾，電梯機房電纜必須將強弱電電纜分開敷設，這樣就要設計強弱電雙線槽。根據電梯強弱電纜的規格數量，按上述標準要求計算出線槽的規格大小，再根據實際的經驗留出10% ~ 20%的余量。

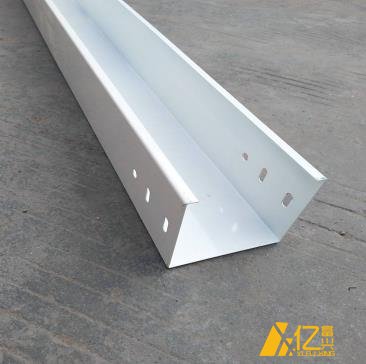

　　4.線槽可用鋼線槽、PVC線槽或網格橋架線槽，可以架空敷設也可以埋地敷設。實際安裝中經常是用金屬線槽在機房地面上敷設，這樣就必須考慮線槽的強度應足夠承受人站在上面而不變形損壞?；谶@樣的考慮，要求所選用的金屬線槽的厚度要大于等于1.5mm。

　　二，機房線槽的安裝：

　　1.根據以上機房線槽的設計，機房線槽是分強弱電雙線槽敷設。在敷設前安裝工程師要根據機房平面布置圖，核對主要電梯部件如控制柜、主機等的位置，核對線槽的規格數量是否正確。

　　2.金屬的導管和線槽必須接地(PE)或接零(PEN)可靠，并符合下列規定：

　　(1)鍍鋅的鋼導管、可撓性導管和金屬線槽不得熔焊跨接接地線，以專用接地卡跨接的兩卡間連線為銅芯軟導線，截面積不小于4mm2。

　　(2)當非鍍鋅鋼導管采用螺紋連接時，連接處的兩端焊跨接接地線;當鍍鋅鋼導管采用螺紋連接時，連接處的兩端用專用接地卡固定跨接接地線。

　　(3)金屬線槽不作設備的接地導體，當設計無要求時，金屬線槽全長不少于2處與接地(PE)或接零(PEN)干線連接。

　　(4)非鍍鋅金屬線槽間連接的兩端跨接銅芯接地線，鍍鋅金屬線槽間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松墊圈的連接固定螺栓。

　　》》購買鍍鋅線槽、金屬線槽，歡迎聯系深圳億富興。
