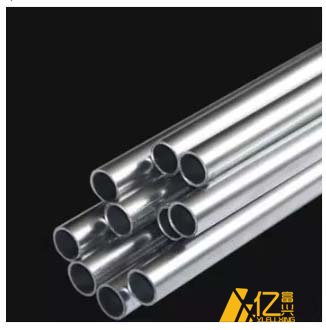

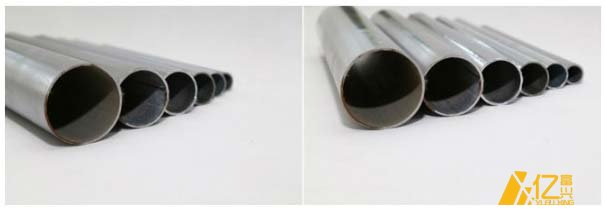

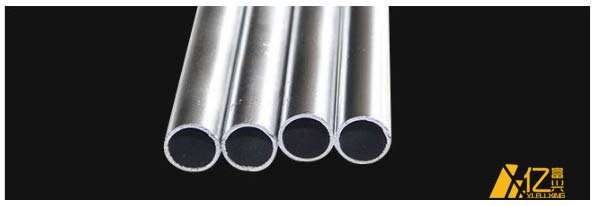

KBG系列線管采用優質管材加工而成,雙面鍍鋅保護。是針對電線管、焊接鋼管管材再作絕緣電線保護管的敷設工程中施工復雜的狀況而研制,具有較好的技術經濟性能。
KBG管又稱國標扣壓式導線管,KBG系列鋼導管采用優質薄壁板材加工而成,雙面冷鍍鋅全方位360°保護。
管與管件連接不需再跨接地線,是針對吊頂,明裝等電氣線路安裝工程而研制。符合現代節能環保的主流發展方向,被國內各大城市的商業、民用、公用等電線線路工程所采用,特別是臨時或短期使用的建筑物。
1.重量輕:在保證管材的一定強度條件下,降低了管壁的厚度,使管材從而使施工安裝、裝卸搬運帶來了很大的方便。
2.價格便宜:管壁由薄壁代替厚壁,節省了鋼材,使管材單位長度的價格大幅度下降,從而降低了工程價。
3.施工簡便:管材的套接方式以新穎的扣壓連接取代了傳統的螺紋連接或焊接施工,而且無須再做跨接,即可保證管壁有良好的導電性。省去了多種施工設備和施工環節,簡化了施工,提高了工效。既加快了施工進度又節省了施工費用。
4.安全施工:管材的施工無需焊接設備,使施工現場無明火,杜絕了火災隱患,確保了施工現場的安全施工。
JDG管又稱為套接緊定式鍍鋅鋼導管,是電氣線路最新型保護用導管。
JDG管外觀為銀白色,連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路,無需做跨接地,焊接和套絲,是明敷暗敷絕緣電線專用保護管路的最佳選擇。
JDG管材較普通管材成本上有所增加,所以在施工中多局部多用于綜合布線、消防布線等施工。
JDG管是取代PVC管和SC管等各類傳統電線導管的換代產品,是建筑電氣領域采用新材料、新技術的一項突破性革新。
JDG管是一種電氣線路最新型保護用導管,連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路,無需做跨接地,焊接和套絲,是明敷暗敷絕緣電線專用保護管路的最佳選擇。
JDG管的用途:
是取代PVC管和SC管等各類傳統電線導管的換代產品,是建筑電氣領域采用新材料、新技術的一項突破性革新。
JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線,克服了普通金屬導管的施工復雜,施工損耗大的缺點,同時也解決了PVC管耐火性差、接地困難等問題。
由于JDG管材較普通管材成本上有所增加,所以在施工中多局部多用于綜合布線、消防布線等施工。
JDG管的規格:
JDG管根據管徑,規格有20mm,25mm,32mm,40mm,50mm,根據壁厚,規格壁厚1.6mm上下差正負0.15mm,套管管件壁厚1.6mm,沒有允許誤差。
JDG管的施工標準
(1) JDG管的切斷須采用無齒鋸或鋼鋸切斷,端口應光滑,無毛刺。
?。?) JDG管暗敷設時,其彎曲半徑不應小于管外徑的6倍,在混凝土平面內,其彎曲半徑不應小于管外徑的10倍;JDG管明敷設時,其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時,其彎曲半徑不宜小于管外徑的4倍。
?。?) JDG管暗敷時,固定點間距不大于1000mm,固定點距彎頭重點、接線盒及終端間距應大于150mm,而小于300mm.
?。?) JDG管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm.。
?。?) 套接緊定式鋼導管管路明敷設時,其支架、吊架的規格,當無設計要求時,不應小于圓鋼:直徑6mm;扁鋼:30mm*3mm:;角鋼:25mm*25mm*3mm的規定。
?。?) 管入箱(盒)應一管一孔,管徑與箱(盒)敲落孔應吻合,嚴禁開長孔。管入箱(盒)時排列應整齊,間距均勻,箱(盒)與墻平齊。
?。?) 配管完畢后,為防止異物進入管內,在端頭應做好封堵。
?。?) 在混凝土澆筑時,應留電工監控,以防將管路,接線盒震開移位。
?。?) 待模板拆除完畢后,應及時進行預掃管,掃管應將布條固定在帶線的一端,從管路的另一端拉出來,清除由于鍍鋅管路進入管內的雜物或積水。掃管完畢,封閉盒子口。
當今,KBG管和JDG管以其施工方便、綜合造價便宜、性能優越、規格、產品配套齊全等優點,在建筑電氣工程中被廣泛應用,JDG管和KBG管這兩種管類可是不同的,不要混淆使用,否則嚴重影響工程質量。
5.產品配件齊全:除直管外有配套的直管套接接頭,有與接線盒、配電箱殼固定的特殊螺紋管接頭,還有四倍或六倍彎曲半徑的90°接頭。另外有供施工用的專用工具扣壓器和彎管器。
