橋架與線槽,有什么區別,兩個一樣是一樣的嗎,最近很多人都在問這個問題,很多的一些消費者并不是很了解這二者的區別,今天億富興小編帶大家來了解一下

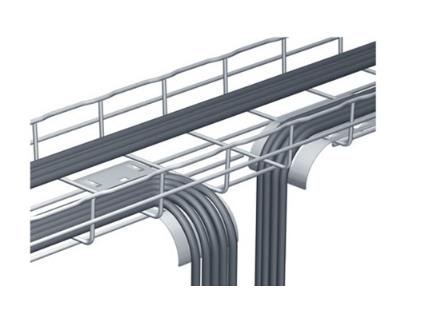

關于橋架
橋架分為:槽式、托盤式和梯架式、網格式等結構,由支架、托臂和安裝附件等組成??梢元毩⒓茉O(shè),也可以附設在各種建(構)筑物和管廊支架上,體現結構簡單、造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架,如果是在鄰近海邊或?qū)儆诟g區,則材質必須具有防腐、耐潮氣、附著力好,耐沖擊強度高的物性特點。
橋架是一個支撐和放電纜的支架。橋架在工程上用的很普遍,只要鋪設電纜就要用橋架,電纜橋架作為布線工程的一個配套項目,目前尚無專門的規范指導,個生產廠家的規格程式缺乏通用性,因此,設計選型過程應根據弱電各個系統纜線的類型、數量,合理選定適用的橋架。電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外型美觀等特點。
橋架的分類:梯級式電纜橋架、托盤式電纜橋架、槽式電纜橋架、大跨距電纜橋架。

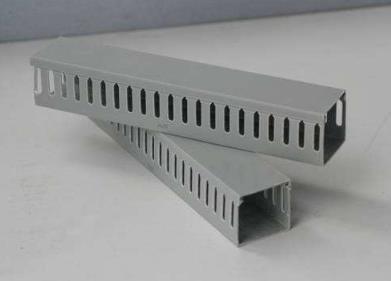

關于線槽
線槽又名走線槽、配線槽、行線槽(因地方而異),用來將電源線、數據線等線材規范的整理,固定在墻上或者天花板上的電工用具。一般有塑料材質和金屬材質兩種,可以起到不同的作用。
線槽分為:絕緣配線槽、撥開式配線槽、迷你型配線槽、分隔型配線槽、室內裝潢配線槽、一體式絕緣配線槽、電話配線槽、日式電話配線槽、明線配線槽、圓形配線管、展覽會用隔板配線槽、圓形地板配線槽、軟式圓形地板配線槽、蓋式配線槽等。根據材質的不同,線槽按劃分多種,常用的有環保PVC線槽、無鹵PPO線槽、無鹵PC/ABS線槽、鋼鋁等金屬線槽等等。
線槽特性:適合大跨距安裝、安裝極為方便、極為安全可靠、布線靈活、互換性強。
橋架和線槽的區別
1、尺寸規格有所不同。橋架相對大(200×100到600×200),線槽相對較小。 若電纜電線比較多,建議用橋架。
2、材料厚度不同。根據JGJ16-2008-5.1金屬線槽也稱槽式橋架,一般由0.4-1.5mm厚的整張鋼板彎制而成的槽型部件,概念上與橋架區別是高、寬比不同,盤架淺而寬,金屬線槽是具有一定的深度和封閉性。但是橋架比線槽更加結實,更多的用來放電纜,當然也可以放電線,通常是強電系統用。
3、填充率不同。根據JGJ16-20088.5.3,線槽內電線電纜的總截面不應超過線槽內截面的20%,載流導體不超過30根,而橋架是電纜的總截面不應超過截面的40%。這是由于安裝高度不同所致,安裝高度較低必須有蓋板,有蓋板散熱不好,填充率就要小一些。
4、密封性不同。金屬線槽密封較好,不一定要支架支撐,可以在電纜溝和建筑夾層中敷設。槽式橋架有些是半敞開式的,一定要有支架做支撐,在屋內或屋外一般沿空中架設。
5、強度不同。橋架主要用于敷設電力電纜和控制電纜,線槽的強度較低,通常用于敷設導線和通訊線纜,比如網絡電話等。
6、拐彎半徑不同。橋架拐彎半徑比較大,線槽大部分拐直角彎。
7、跨距不同。橋架跨距比較大,線槽比較小。因此固定支架差別較大,支吊架的個數差別大。
8、支吊架間距不同。根據JGJ16-2008,線槽為不大于2m,橋架為1.5~3m。
9、安裝方式不同。橋架有專門規范(詳見CECS31.91),而線槽無專門規范固定。
10、加蓋板問題。在CECS31《鋼制電纜橋架工程設計規范》中的定義為橋架是統稱,蓋板為附件,在JGJ16-20088.10.3提到過,橋架安裝高度不能滿足要求時,應加蓋板保護。也就是說橋架這個詞的定義是不含蓋板的。但在GB29415-2013《耐火電纜槽盒》中,線槽是含蓋板的,是線槽的一個整體。
